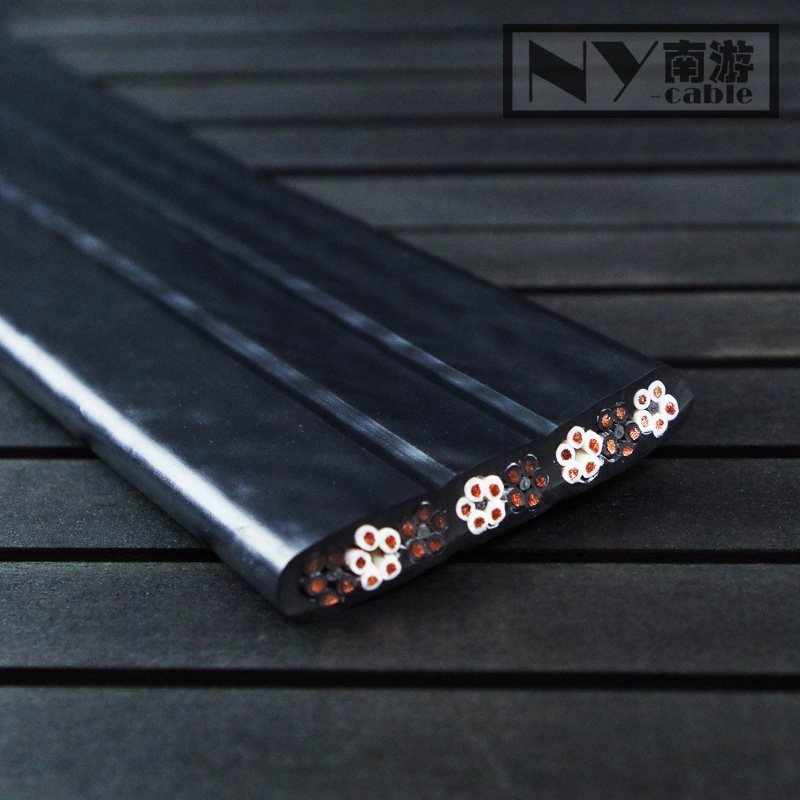

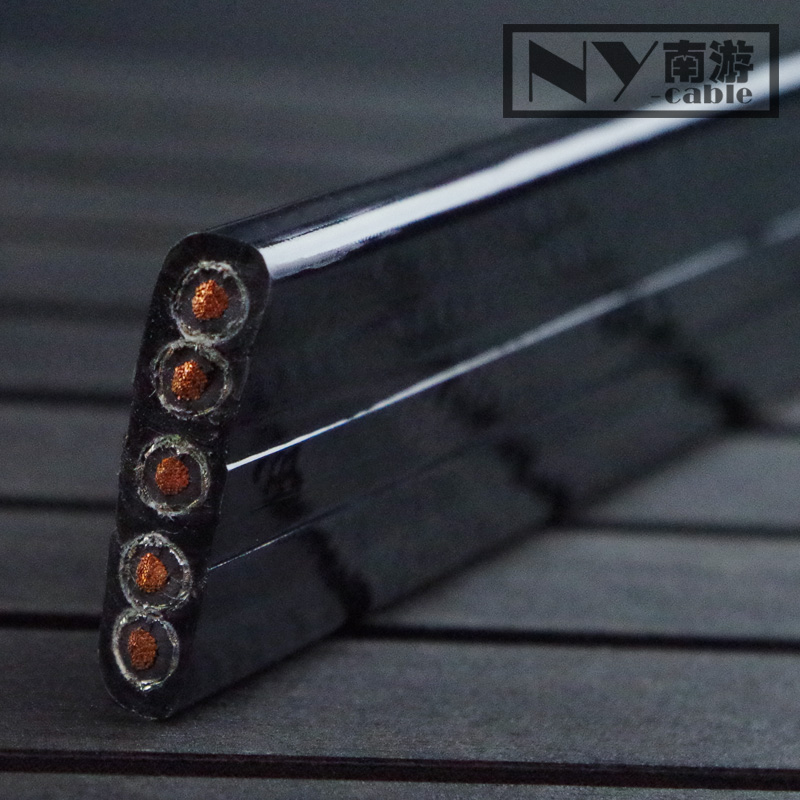

南游加强型扁平电缆（F300G），作为连接各类频繁移动式电气设备的铜芯软电缆，电缆内置高强度钢丝绳索，加强其所承受之张力延长电缆使用寿命。

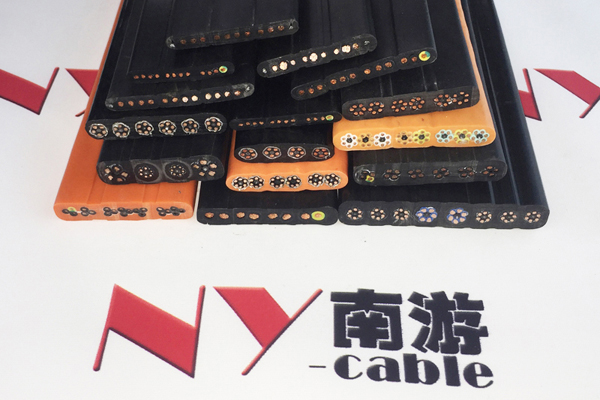

加强型扁平电缆为上海南游电线电缆有限公司生产的主营电缆之一，双钢丝扁平电缆，导体国标足方，电缆工艺的优异性及产品质量的保证，南游电缆双钢丝扁平电缆畅销全国，电缆型号规格可根据要求订制，也可根据样品生产定制，具体要求需告知南游电缆客服人员，我们将竭诚为您服务。
应用范围：
可广泛应用于起重行车、行吊天车、台车、传输机械和各种探伤设备，该类扁电缆也可作为自承式井道或倾斜式货架的安装，动力传输线及控制、照明和通讯线路的使用。既可以在油污、腐蚀气体/雾态较恶劣的室内使用，又可以在起重机、码头等露天环境下使用。
加强型扁平电缆为上海南游电线电缆有限公司生产的主营电缆之一，双钢丝扁平电缆，导体国标足方，电缆工艺的优异性及产品质量的保证，南游电缆双钢丝扁平电缆畅销全国，电缆型号规格可根据要求订制，也可根据样品生产定制，具体要求需告知南游电缆客服人员，我们将竭诚为您服务。
双钢丝扁平电缆的相关参数：
额定电压：Uo/U 450/750V
测试电压：2500V
最小弯曲半径
固定敷设：6×D（电缆最小边）；移动安装：8×D（电缆最小边）
使用温度
固定敷设：-30℃至+70℃；移动安装：-20℃至+70℃
聚氨酯扁电缆pur护套使用温度
固定敷设：-55℃至+105℃；移动安装：-50℃至+105℃
抗辐射强度：8×107cJ/kg（聚氨酯扁电缆为5×107cJ/kg）
阻燃性：符合IEC60332-1
南游扁电缆耐油性与耐化学性可分别参见耐油性、耐化学性附表
加强型扁平电缆F300G电缆选材定制：
导体：多股精绞无氧裸铜丝 符合VDE0295 CLASS 5或6类标准
绝缘：特殊混合弹性体丁晴/汽车料/TPE等材料绝缘
芯线颜色：彩色芯线或者黑色线体白色数字编号，3芯以上带有黄/绿双色接地线
芯线结构：一字排列或梅花排列
加强件：镀锌软钢丝绳（自由悬挂＞80m时）或芳纶纱纤维（可选）
护套材料：特殊改性弹性体丁晴/special PUR材料
护套颜色：黑色（RAL9005）/灰色（RAL7001）/橙色（RAL2003）
备注：南游电缆可提供来样、来图加工定制生产扁电缆系列产品。
扁电缆相关规格型号：
|
型号
|
芯数
|
截面积
|
宽度mm
|
厚度mm
|
估重kg/km
|
排列方式
|
|
F300
|
6
|
35
|
82.6±2.5
|
15.2±1.0
|
3263.9
|
一字排列
|
|
F300
|
7
|
35
|
92.6±2.5
|
15.2±1.0
|
3725.3
|
一字排列
|
|
F300G
|
2
|
35
|
40.2±2.0
|
15.2±1.0
|
1458.3
|
一字排列(带钢丝)
|
|
F300G
|
3
|
35
|
52.2±2.0
|
15.2±1.0
|
1962.7
|
一字排列(带钢丝)
|
|
F300G
|
4
|
35
|
68.2±2.5
|
15.2±1.0
|
2553
|
一字排列(带钢丝)
|
|
F300G
|
5
|
35
|
80.2±2.5
|
15.2±1.0
|
3057.4
|
一字排列(带钢丝)
|
|
F300G
|
6
|
35
|
92.2±2.5
|
15.2±1.0
|
3561.7
|
一字排列(带钢丝)
|
|
F300
|
2
|
50
|
35.2±2.0
|
17.4±1.0
|
1577.4
|
一字排列
|
|
F300
|
3
|
50
|
51.4±2.0
|
17.4±1.0
|
2326.6
|
一字排列
|
|
F300
|
4
|
50
|
67.6±2.5
|
17.4±1.0
|
3075.9
|
一字排列
|
|
F300
|
5
|
50
|
81.8±2.5
|
17.4±1.0
|
3775.9
|
一字排列
|
|
F300G
|
2
|
16
|
28.1±1.5
|
10.7±1.0
|
722.6
|
一字排列(带钢丝)
|
|
F300G
|
3
|
16
|
36.0±2.0
|
10.7±1.0
|
958.3
|
一字排列(带钢丝)
|
|
F300G
|
4
|
16
|
47.5±2.0
|
10.7±1.0
|
1248.5
|
一字排列(带钢丝)
|
|
F300G
|
5
|
16
|
55.4±2.0
|
10.7±1.0
|
1484.2
|
一字排列(带钢丝)
|
|
F300G
|
6
|
16
|
63.3±2.5
|
10.7±1.0
|
1720
|
一字排列(带钢丝)
|
|
F300G
|
7
|
16
|
71.2±2.5
|
10.7±1.0
|
1955.7
|
一字排列(带钢丝)
|
|
F300G
|
8
|
16
|
80.9±2.5
|
10.7±1.0
|
2218.7
|
一字排列(带钢丝)
|
|
F300G
|
9
|
16
|
88.8±2.5
|
10.7±1.0
|
2454.4
|
一字排列(带钢丝)
|
|
F300
|
2
|
25
|
23.4±1.5
|
12.8±1.0
|
779.5
|
一字排列
|
|
F300
|
3
|
25
|
33.2±2.0
|
12.8±1.0
|
1129.9
|
一字排列
|
|
F300
|
4
|
25
|
47.0±2.0
|
12.8±1.0
|
1552.7
|
一字排列
|
|
F300
|
5
|
25
|
56.8±2.0
|
12.8±1.0
|
1903.1
|
一字排列
|
|
F300
|
6
|
25
|
68.6±2.5
|
12.8±1.0
|
2289.7
|
一字排列
|
|
F300
|
7
|
25
|
76.4±2.5
|
12.8±1.0
|
2603.9
|
一字排列
|
|
F300
|
8
|
25
|
88.2±2.5
|
12.8±1.0
|
2990.4
|
一字排列
|
