加强型风能发电移动耐扭转耐寒高柔性电缆

2020-06-23

加强型风能发电移动耐扭转耐寒高柔性电缆

型号:NY-WPC

风能电缆应用范围:

风力发电电缆广泛应用于航天航空、军事、电子电工、节能环保、风力发电、路灯、信号灯、节能社区等领域。
风力发电机专用电缆除满足普通电缆的性能外，还必须满足弯曲半径小、频繁扭转的基本要求，由于风力发电机电缆多用在气候条件较为恶劣的地区，
一,用在我国的北方/西北地区，气候较寒冷，且昼夜温差较大，
二,我国某些南方地区海上.因此电缆还必须满足环境温度和运行温度区间大，运行温度为-40℃～＋70℃的使用条件。对风力发电机专用电缆进行结构优化设计，并选用最优的绝缘及护套材料，电缆的性能达到了国际领先水平。

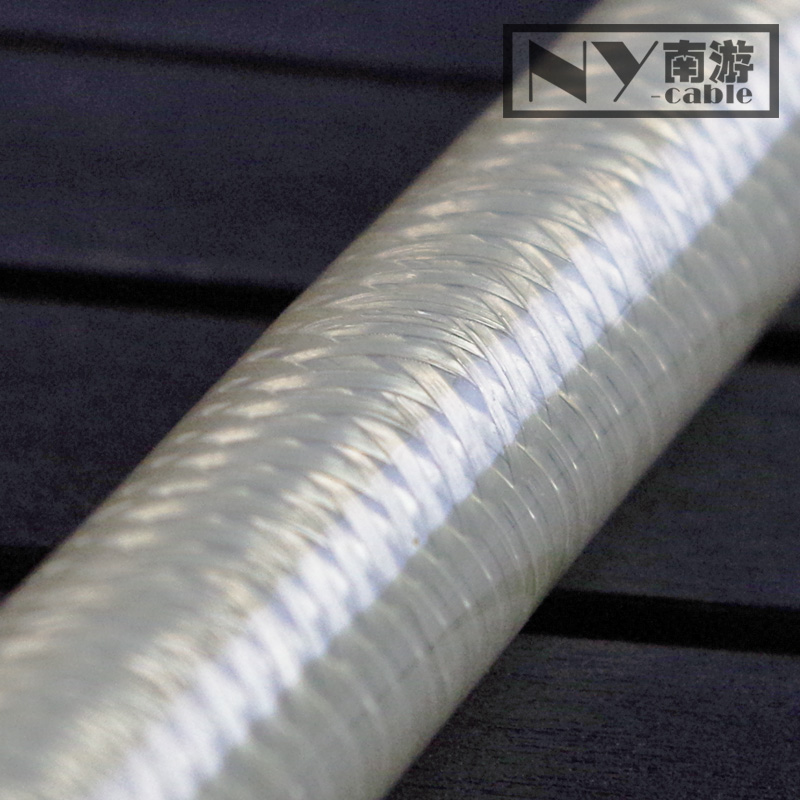

加强型风能发电移动耐扭转耐寒高柔性电缆

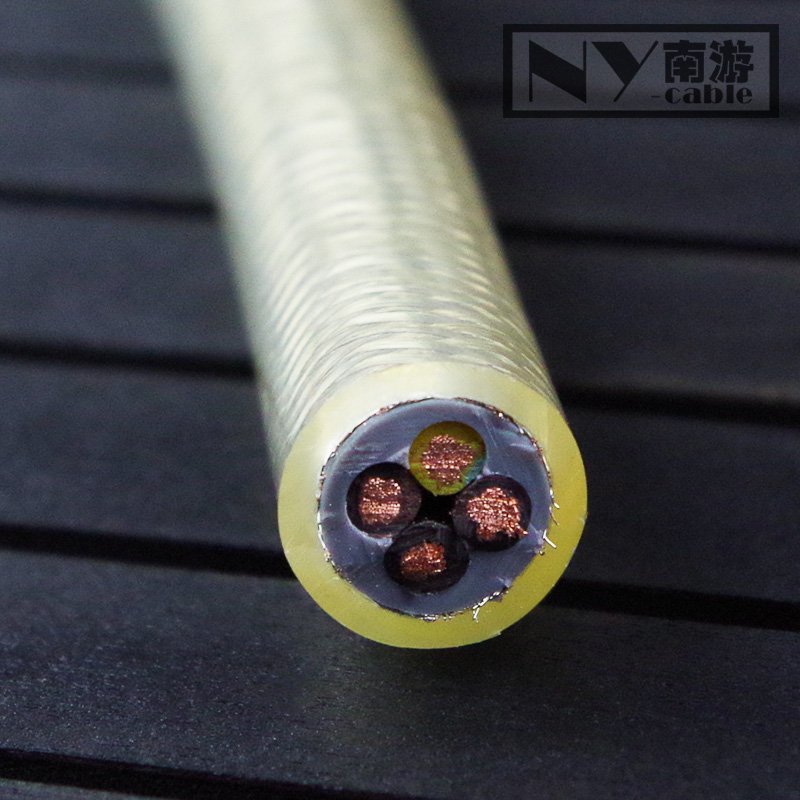

风能电缆结构:

电缆导体:采用柔软的铜导体,6mm2及以上规格的导体采用股线+复绞的结构.
电缆绝缘:材料具有耐臭氧和优良的耐热老化性能
绝缘线芯:识别按照GB5013规格
护套:护套材料具有耐油性能和防冻性能
护套颜色:一般情况下为黑色,特殊需要可定制
护套标志:例如厂名 NY-WPC
电器性能:额定电压 450/750V 600/1000V 900/1500V 1800/3000V
机械性能:最大允许张力负荷,15N/mm2,按照整个铜截面考虑
弯曲半径:最小移动弯曲半径为电缆直径的5倍。
最小固定弯曲半径为电缆直径的4倍。
运行,安装,运输及存储的最低允许温度:-40℃
运输、储存： 电缆适应一切交通运输工具。
在运输和贮存过程中应注意：
a) 防止水分潮气侵入电缆；
b) 防止严重弯曲及其它机械拉伤；
c) 防止高温及在阳光下曝晒。

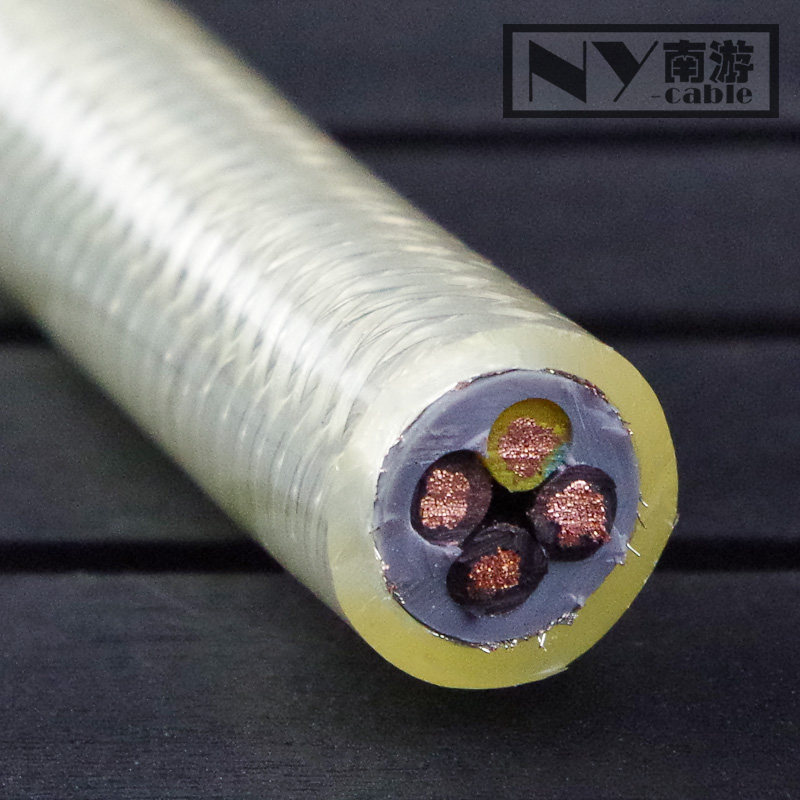

加强型风能发电移动耐扭转耐寒高柔性电缆

风能电缆性能特点及选材:

风能电缆借助国家发展风能等清洁能源的契机,正在成为近期发展速度最快的电缆品种。在风力发电机中，有用于机舱内的软电线、控制电缆、资料电缆、风力发电移动用耐扭转耐寒高柔性电缆等.优点如下:
1、应具有良好的耐低温和耐磨性，以及耐疲劳性、耐气候老化性能、耐微生物性能，对油品、化学品具有极好的耐腐蚀性。 有时会接触油污，在特殊环境下会遭受海水腐蚀，应具有耐油、耐腐蚀的性能。
2、抗扭转性能和弯曲性能优异：成品电缆在-40℃的低温环境下，能经受正、反各四转为一次、扭转角度为 360°，次数不少于3000次的抗扭转性能试验，要求电缆试验结束后导体不发生断裂、护套表面不产生裂纹。
3、适用环境温度-45℃～＋110℃，运行温度为-40℃～＋110℃。
4、风力发电用电缆多用在气候条件恶劣的地区，气温寒冷，昼夜温差大，因此应具有良好的耐低温性，能耐-45°C的低温，电缆的敷设温度不低于-45℃，
5、风力发电用电缆按使用场合分移动和固定安装用电缆。移动用电缆，需频繁扭转，因此应具有良好的抗扭转性能和弯曲性能。

风力发电用电缆的一项特殊试验--抗扭转试验
风力发电用电缆因需频繁扭转(主要针对塔架中垂直敷设部分)，所以对抗扭转性能提出了很高的要求，用户也指定这项试验必须进行，但目前还没有抗扭转试验的国家标准或行业标准，有关方面正在着手制订。
依据终端用户和电缆企业的要求，抗扭转试验有以下几种形式:
(1)单根电缆常温下的扭转试验
电缆试样自由悬挂，一端固定，另一端与转轮相连，转轮先顺时针扭转3圈(1080°)再逆时针扭转3圈，使电缆恢复到原始状态，此后逆时针扭转3圈再顺时针扭转3圈，使电缆恢复到原始状态，此为1次，进行次数不少于1,000次的试验后，电缆导体不发生断裂，护套表面不产生裂纹。
(2)单根电缆低温(-40°C)下扭转试验
(3)单根电缆在低温下预处理后的扭转试验
(4)成束电缆在通电流状态下的扭转试验
