伺服电机电缆,主要为伺服控制器连接伺服电机马达电力供给的线缆,可适用于伺服电机系统的固定或移动安装。设计生产的伺服电机电缆线,一般采用柔性屏蔽结构设计,高密度镀锡铜丝编织电缆屏蔽网层,避免伺服电机设备受电磁干扰,而影响其工作或对其他设备(系统)造成电磁干扰。
产品设计说明
伺服电机电缆,主要作为伺服电机系统下的动力电缆广泛使用,一般采用4芯结构设计;也可定制动力芯线 控制芯线的组合式伺服电缆,同时为系统提供动力和控制。其设计选材及结构如下:
导体:多股细绞成束超细裸铜丝,符合第6类导体
绝缘:弹性体绝缘线芯
动力芯线:黑色线芯表面白色数字编码,符合VDE 0293,有黄/绿保护线
控制芯线:控制线对彩色线芯区分,符合DIN 47100标准
屏蔽:镀锡铜丝编织电缆高密度屏蔽网/铝箔;控制线对由铝箔和铜丝编织屏蔽
芯线结构:芯线对,芯线和聚酯纤维一起绞合,超小节距优化防扭结构设计
绕包:无纺织物材料绕包
护套:特殊改性弹性体丁晴材质
备注:对于环境较为恶劣的伺服系统或场合,南游电缆还可定制聚氨酯护套伺服电机电缆,以应对复杂恶劣环境的使用需要。
产品电气参数
弯曲半径:
适用于移动应用:7.5×外径
固定安装:5×外径
额定电压:
供电芯线:600/1000V
工作电压:控制芯线:250V AC
测试电压:
供电芯线:4000V
控制线芯:芯/芯:1500V,芯/屏:750V
温度范围
移动安装:-20℃到 80℃
固定安装:-30℃带 80℃(我司伺服电缆可根据特殊使用环境可按照要求订制)

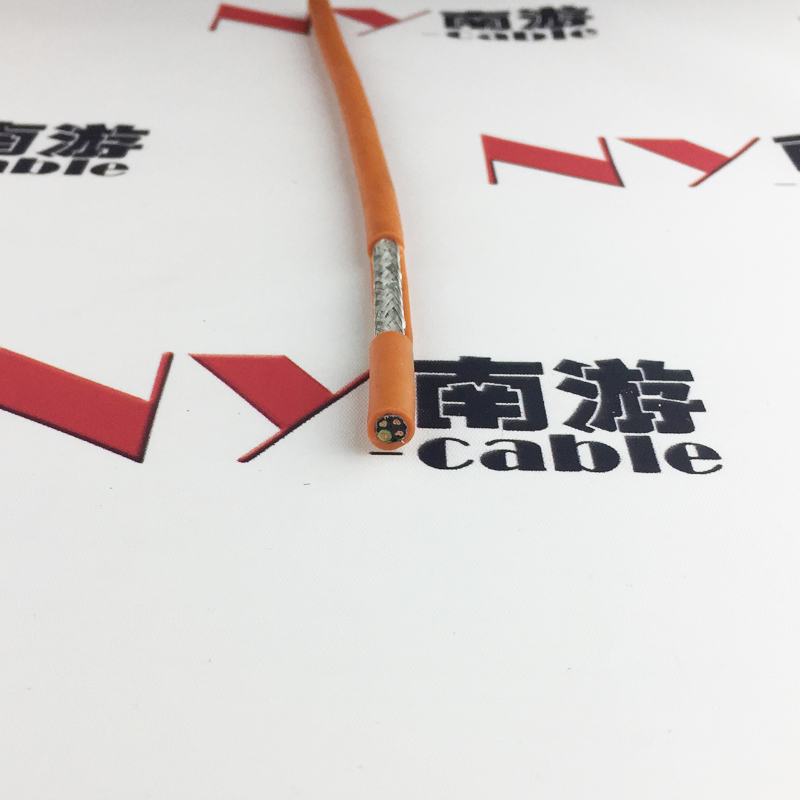

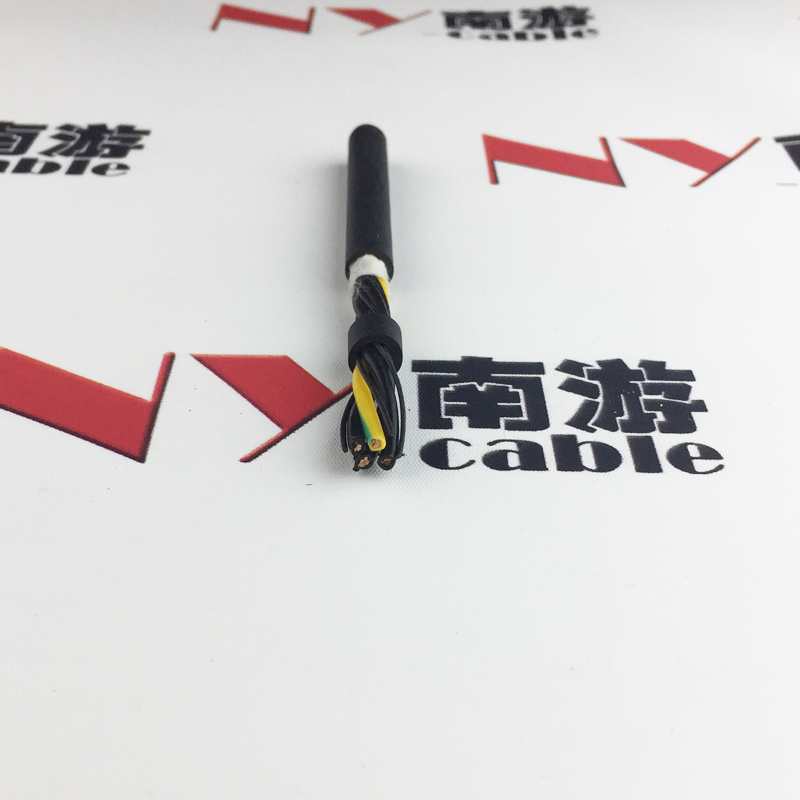

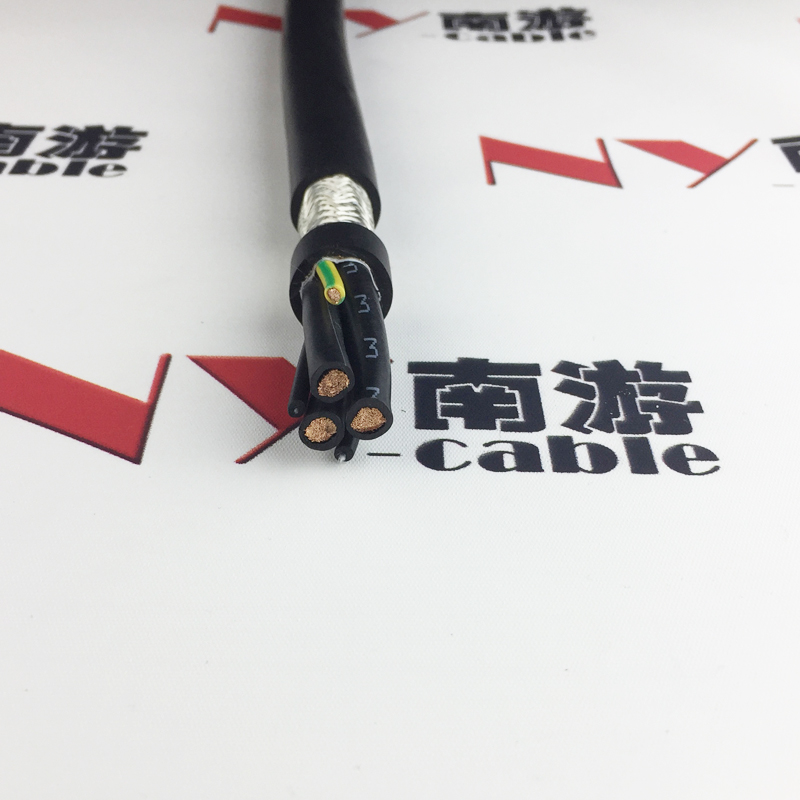

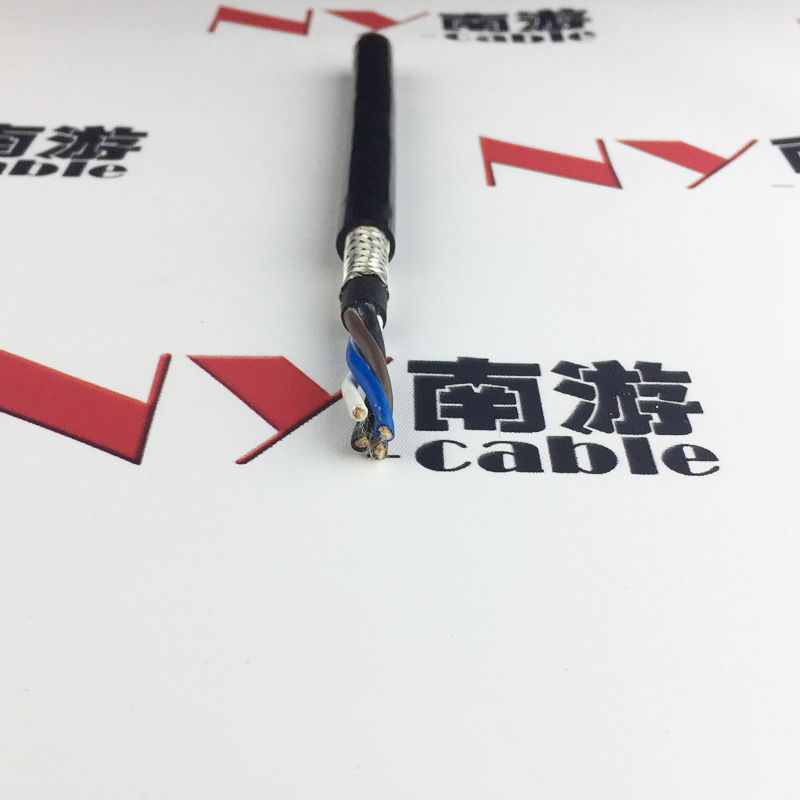

产品实图展示
![](/uploads/allimg/190313/2-1Z31314211Q40.jpg)
![](/uploads/allimg/190313/2-1Z313142135V5.jpg)
伺服电机电缆,作为伺服电机设备的动力连接电缆,广泛应用于拖链系统,机器人和移动驱动系统。
SERVO430 |
4x1.5+(2x1.0) |
13.7 |
14.2 |
13143 |
SERVO430 |
4x2.5+(2x1.0) |
14.9 |
15.4 |
16694 |
SERVO430 |
4x4.0+(2x1.0) |
16.7 |
17.7 |
21729 |
SERVO430 |
4x6.0+(2x1.0)) |
18.2 |
19.2 |
28889 |
SERVO430 |
4x10.0+(2x1.0) |
23.4 |
24.4 |
44659 |
SERVO430 |
4x16.0+(2x1.0) |
25.8 |
27.3 |
63030 |
SERVO430 |
4x25.0+(2x1.0) |
30.4 |
31.9 |
93613 |
|
|
|
|
|
SERVO430 |
4x1.5+(2x0.75) |
13.5 |
14.0 |
12585 |
SERVO430 |
4x2.5+(2x0.75) |
14.6 |
15.1 |
16191 |
SERVO430 |
4x4.0+(2x0.75) |
16.5 |
17.5 |
21056 |
SERVO430 |
4x6.0+(2x0.75) |
17.8 |
18.8 |
28395 |
SERVO430 |
4x10.0+(2x0.75) |
23 |
24.0 |
44053 |
SERVO430 |
4x16.0+(2x0.75) |
25.6 |
27.1 |
62676 |
SERVO430 |
4x25.0+(2x0.75) |
30.2 |
31.7 |
92901 |
|
|
|
|
|
SERVO430 |
4x1.5+(2x1.5) |
13.8 |
14.3 |
14106 |
SERVO430 |
4x2.5+(2x1.5) |
15.1 |
16.1 |
17786 |
SERVO430 |
4x4.0+(2x1.5) |
17.3 |
18.3 |
23078 |
SERVO430 |
4x6.0+(2x1.5) |
18.6 |
19.6 |
29984 |
SERVO430 |
4x10.0+(2x1.5) |
23.6 |
24.6 |
45702 |
SERVO430 |
4x16.0+(2x1.5) |
26.5 |
28.0 |
64837 |
SERVO430 |
4x25.0+(2x1.5) |
31.2 |
32.7 |
94857 |
