应用
适用于测量，控制和调节电路的动力链或移动机器部件。
用于自动化工程，装配线，生产线，各种机器和工厂工程的电气设备的电路。
技术数据
标准：要求适用于DINVDE 0245,0281
标称电压： U O / U 300 /
500V
绝缘电阻：最小值。20GΩxcm
温度范围： -40°C至+ 80°C弯曲。固定安装-50°C至+ 80°C
最小弯曲半径：移动使用7.5 x电缆ø。固定安装4 x电缆ø
测试电压： C / C： 4000V。C / S： 2000V

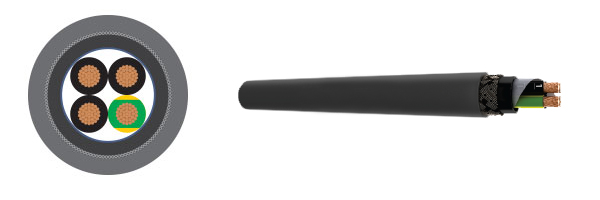

电缆结构
裸铜，细导线，符合EN 60228 Cl.6。
特种TPE的核心绝缘。
根据DINVDE 0293，带有连续白色编号的黑色芯，绿色/黄色接地芯（3芯及以上）。
线芯以最优节距
无纺布包装。
TPE内护套，灰色。
镀锡铜编织。
PUR外护套。
灰色（RAL 7001）。
属性
高柔性耐弯曲，防油污等液体腐蚀，防酸碱雾等腐蚀性气体
用于潮湿或潮湿的室内。
抗紫外线
电缆设计参数
|
型号 |
芯数×截面积（mm²） |
电缆直径（mm） |
铜重（kg/km） |
电缆重量（kg / km） |
|
SERVO40014 |
2 x 0.5 |
6.7 |
25.5 |
58 |
|
SERVO40014 |
3G 0.5 |
7.1 |
30.6 |
67 |
|
SERVO40014 |
5G 0.5 |
8.2 |
42.3 |
90 |
|
SERVO40014 |
6 G 0.5 |
8.7 |
49.2 |
103 |
|
SERVO40014 |
7G 0.5 |
9.5 |
53.7 |
120 |
|
SERVO40014 |
12G 0.5 |
10.9 |
84.2 |
168 |
|
SERVO40014 |
18G 1 |
12.9 |
210.4 |
313 |
|
SERVO40014 |
20 G 0.5 |
13.5 |
128.1 |
259 |
|
SERVO40014 |
25G 0.5 |
15.0 |
156.9 |
319 |
|
SERVO40014 |
30 G 0.5 |
15.8 |
181.7 |
362 |
|
SERVO40014 |
36 G 0.5 |
16.9 |
214.5 |
420 |
|
SERVO40014 |
2 x 0.75 |
7.2 |
30.6 |
67 |
|
SERVO40014 |
3G 0.75 |
7.6 |
39.5 |
80 |
|
SERVO40014 |
4G 0.75 |
8.3 |
47.2 |
96 |
|
SERVO40014 |
5G 0.75 |
8.9 |
56.6 |
113 |
|
SERVO40014 |
7G 0.75 |
10.6 |
71.7 |
155 |
|
SERVO40014 |
12G 0.75 |
12.1 |
117.1 |
220 |
|
SERVO40014 |
18G 0.75 |
14.6 |
166.1 |
319 |
|
SERVO40014 |
25G 0.75 |
17.7 |
221.4 |
452 |
|
SERVO40014 |
36G 0.75 |
19.4 |
306.5 |
576 |
|
SERVO40014 |
2 x 1 |
7.6 |
37.3 |
78 |
|
SERVO40014 |
3G 1 |
8.1 |
47.3 |
94 |
|
SERVO40014 |
4G 1 |
8.8 |
58.8 |
114 |
|
SERVO40014 |
5G 1 |
9.6 |
69.4 |
135 |
|
SERVO40014 |
7G 1 |
11.3 |
92.1 |
185 |
|
SERVO40014 |
12G 1 |
13.2 |
145.7 |
269 |
|
SERVO40014 |
18G 1 |
15.9 |
210.4 |
392 |
|
SERVO40014 |
25G 1 |
19.5 |
286.0 |
568 |
|
SERVO40014 |
30 G 1 |
19.6 |
335.1 |
612 |
|
SERVO40014 |
36 G 1 |
21.2 |
397.8 |
722 |
|
SERVO40014 |
2 x 1.5 |
8.9 |
48.2 |
106 |
|
SERVO40014 |
3G 1.5 |
9.3 |
64.0 |
126 |
|
SERVO40014 |
4G 1.5 |
10.0 |
82.0 |
153 |
|
SERVO40014 |
5G 1.5 |
10.5 |
96.8 |
172 |
|
SERVO40014 |
7G 1.5 |
11.5 |
128.8 |
219 |
|
SERVO40014 |
12G 1.5 |
15.2 |
223.8 |
385 |
|
SERVO40014 |
18G 1.5 |
17.7 |
317.5 |
535 |
|
SERVO40014 |
25G 1.5 |
20.3 |
426.7 |
709 |
|
SERVO40014 |
36 G 1.5 |
22.7 |
593.0 |
938 |
|
SERVO40014 |
3G 2.5 |
10.7 |
96.6 |
178 |
|
SERVO40014 |
4G 2.5 |
11.7 |
123.6 |
220 |
|
SERVO40014 |
5G 2.5 |
12.8 |
151.0 |
266 |
|
SERVO40014 |
7G 2.5 |
14.0 |
211.5 |
344 |
|
SERVO40014 |
12 G 2.5 |
17.5 |
346.5 |
553 |
|
SERVO40014 |
18G 2.5 |
20.2 |
499.1 |
771 |
|
SERVO40014 |
25G 2.5 |
23.6 |
675.3 |
1044 |
注意：
* G =带绿色/黄色接地芯
X =无绿色/黄色接地芯
