应用
变频器和电机之间的连接电缆。该电动机电源电缆用于变频器,并确保工厂内建设备的电磁兼容性。处理设备,对于SIMOVERT驱动器,它们特别适用于工业泵,通风机,传送带和空调装置以及类似应用。
技术数据
标准:适应DINVDE 0207/0250/0295
标称电压: U O / U 600 / 1000V
绝缘电阻:最小值。200GΩxcm
温度范围: -5°C至+ 70°C弯曲。固定安装-30°C至+ 70°C
最小弯曲半径:弯曲 15 x电缆ø。固定安装4 x电缆ø
测试电压:电源核心:C / C 4000V和C / S:2000V
控制核心: C / C:1500V,C / S:750V
相互电容:根据不同的横截面:
核心/核心70到250 nF / km
核心/屏幕110至410 nF / km

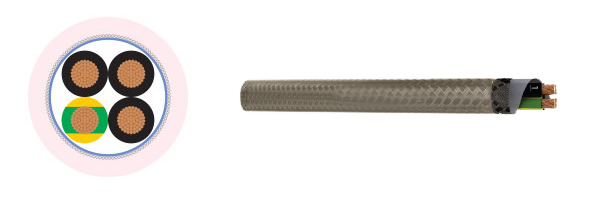

电缆结构
裸铜,细导线符合EN 60228 cl。5.
PE(聚乙烯)芯绝缘。
核心颜色:黑色,棕色,灰色,绿黄色。
核心绞合在同心层中。
1.采用特殊铝箔屏蔽
2.采用镀锡铜屏蔽层
透明专用丁晴外护套。
属性
阻燃剂符合EN 60332-1-2标准。
特殊的PE绝缘确保低互电容,低介电损耗,低屏蔽干扰电流。
低电容设计允许变频器和电机之间的电缆连接更长。
满足EMC要求。
由于最佳屏蔽,有助于变频器的无干扰操作。
电缆设计参数
型号 |
芯数×标称截面(mm²) |
电缆直径(mm) |
铜重(kg/km) |
电缆重量(kg / km) |
SERVO4005 |
4 G 1.5 |
11.4 |
72.9 |
167 |
SERVO4005 |
4 G 2.5 |
12.4 |
110.0 |
215 |
SERVO4005 |
4 G 4.0 |
15.6 |
193.3 |
363 |
SERVO4005 |
4 G 6.0 |
17.0 |
269.0 |
462 |
SERVO4005 |
4 G 10.0 |
19.6 |
435.0 |
660 |
SERVO4005 |
4 G 16.0 |
22.1 |
698.3 |
955 |
SERVO4005 |
4 G 25.0 |
26.3 |
1045.7 |
1390 |
SERVO4005 |
4 G 35.0 |
29.5 |
1431.6 |
1842 |
SERVO4005 |
4 G 50.0 |
35.8 |
2010.3 |
2656 |
SERVO4005 |
4 G 70.0 |
40.3 |
2784.5 |
3579 |
SERVO4005 |
4 G 95.0 |
46.5 |
3146.1 |
4371 |
SERVO4005 |
4 G 120.0 |
53.2 |
4687.6 |
6190 |
SERVO4005 |
4 G 150.0 |
57.3 |
5643.8 |
7315 |
SERVO4005 |
4 G 185.0 |
62.3 |
6959.5 |
8853 |
SERVO4005 |
3 x 1.5 + 3 G 0.25 |
11.4 |
65.1 |
158 |
SERVO4005 |
3 x 2.5 + 3 G 0.5 |
12.2 |
99.4 |
202 |
SERVO4005 |
3 x 4 + 3 G 0.75 |
14.4 |
174.0 |
308 |
SERVO4005 |
3 x 6 + 3 G 1 |
15.7 |
237.6 |
391 |
SERVO4005 |
3 x 10 + 3 G 1.5 |
18.0 |
375.2 |
554 |
SERVO4005 |
3 x 16 + 3 G 2.5 |
20.2 |
603.9 |
809 |
SERVO4005 |
3 x 25 + 3 G 4 |
23.8 |
906.3 |
1174 |
SERVO4005 |
3 x 35 + 3 G 6 |
26.9 |
1250.8 |
1581 |
SERVO4005 |
3 x 50 + 3 G 10 |
32.6 |
1798.9 |
2317 |
SERVO4005 |
3 x 70 + 3 G 10 |
36.4 |
2380.3 |
2988 |
SERVO4005 |
3 x 95 + 3 G 16 |
42.0 |
2825.8 |
3730 |
SERVO4005 |
3 x 120 + 3 G 16 |
47.8 |
3991.9 |
5072 |
SERVO4005 |
3 x 150 + 3 G 25 |
51.6 |
4946.4 |
6193 |
SERVO4005 |
3 x 185 + 3 G 35 |
56.5 |
6217.8 |
7691 |
注意:
* G =带绿色/黄色接地芯
X =无绿色/黄色接地芯
