伺服电缆-分组铝箔镀锡铜网屏蔽+PVC外护套结构
关键词:伺服,电缆,分组,铝箔,镀锡,铜网,屏蔽,+PVC,外,
应用
这些电缆采用复合结构,用于变频器和电机之间的供电和控制。
它们还用作伺服控制器和电机设备工程之间的连接电缆。
一种用于多个电路的通用电缆。
技术数据
标准:适用于VDE 0812/0250/0281
标称电压:电源铁芯:600 / 1000V
控制铁芯对: 250V
绝缘电阻: >20GΩxcm
温度范围:弯曲-5°C至+ 70°C
固定安装-30°C至+ 70°C
最小弯曲半径:弯曲 20 x电缆ø固定安装6 x电缆ø
测试电压:电源核心:C / C 4000V和C / S:2000V
控制核心: C / C:1500V,C / S:750V

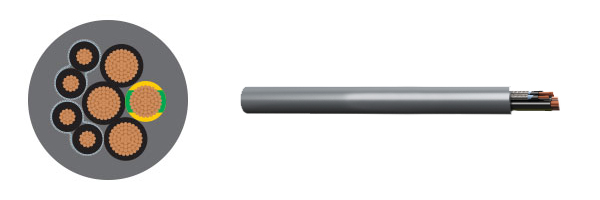

电缆结构
裸铜,细导线符合EN 60228 cl。5.
电源线:根据VDE 0293和GN-YE保护导体,黑色-白色数字。
控制线:0.34平方(mm²),颜色编码-WH / BR,GN / YE。控制对0.5平方(mm²)及以上 - 黑色-带白色数字,符合VDE 0293.
控制对采用一层铝箔屏蔽和镀锡铜编织。
只有有一对控制线的没有铝箔屏蔽
PVC外护套,灰色(RAL 7001)。
属性
互电容低。
用于干燥,潮湿和潮湿的内部。
SERVO 400还具有抗紫外线性能,用于抗紫外线电缆。
抗紫外线ASTM G 154。
电缆设计参数
型号
|
芯数×截面积(mm²)
|
电缆直径(mm)
|
铜重(kg/km)
|
电缆重量
(kg / km)
|
|
SERVO4003
|
4 G 0.75 + 2 x(2 x 0.34)
|
9.5
|
59.9
|
124
|
SERVO4003
|
4 G 1.5 + 2 x(2 x 0.75)
|
12.1
|
103.0
|
195
|
SERVO4003
|
4 G 2.5 +(2 x 2 x 0.75)
|
13.9
|
127.6
|
258
|
SERVO4003
|
4 G 4 +(2 x 0.75 +
2 x 1)
|
15.8
|
182.8
|
351
|
SERVO4003
|
4 G 6 +(2 x 0.75 +
2 x 1)
|
16.7
|
250.3
|
435
|
SERVO4003
|
4 G 16 +(2 x 2 x 1)
|
23.5
|
626.3
|
1052
|
SERVO4003
|
4 G 1.5 +(2 x 0.75)
|
11.7
|
76.9
|
174
|
SERVO4003
|
5 G 1.5 +(2 x 0.75)
|
12.7
|
89.7
|
203
|
SERVO4003
|
7 G 1.5 +(2 x 0.75)
|
12.4
|
115.1
|
203
|
SERVO4003
|
4 G 2.5 +(2 x 0.75)
|
13.1
|
110.9
|
239
|
SERVO4003
|
7 G 2.5 +(2 x 0.75)
|
15.2
|
174.6
|
335
|
|
|
|
|
|
|
|
|
注意:
* G =带绿色/黄色接地芯
X =无绿色/黄色接地芯
