扁电缆-扁平带状耐磨耐弯曲抗拉特种电线

南游扁平电缆示例图：

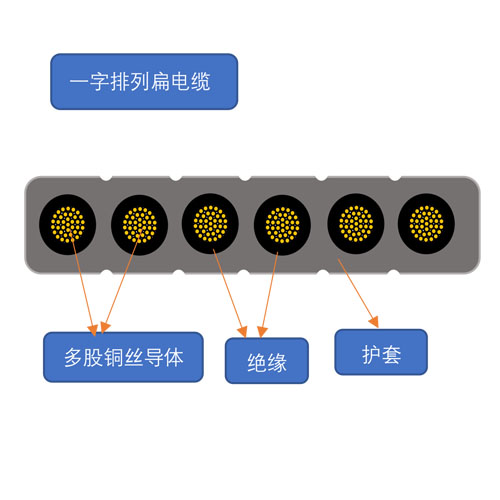

1，芯线一字排列扁电缆：

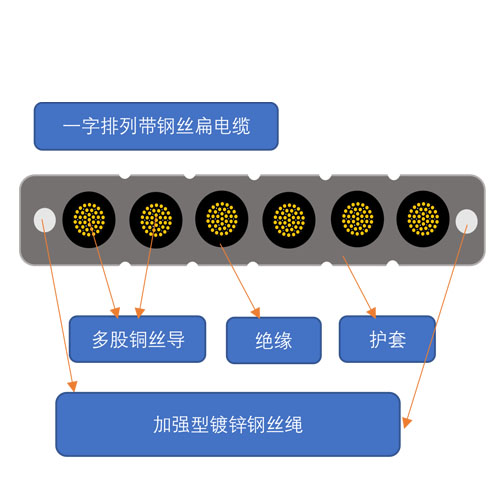

2，芯线一字排列带钢丝扁电缆：

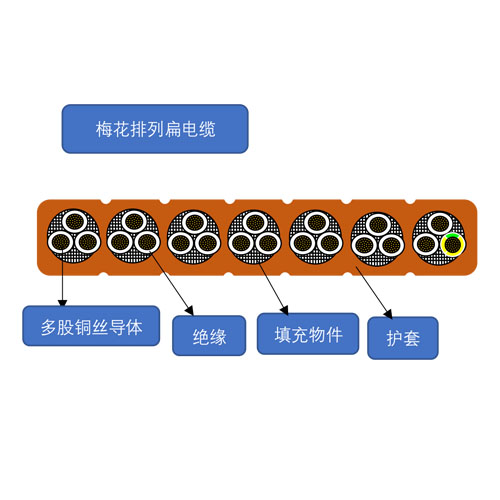

3，芯线梅花排列扁电缆：

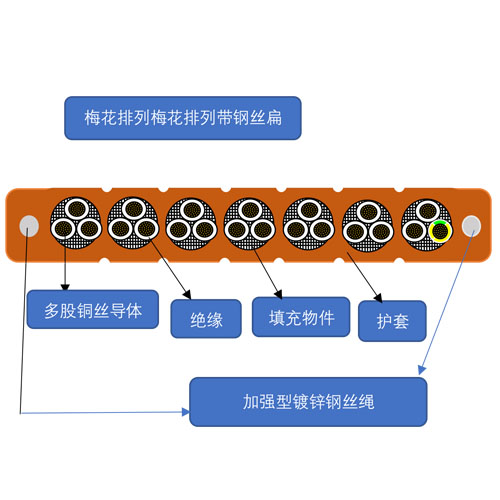

4，芯线梅花排列带钢丝扁电缆：

F300扁电缆产品应用

该系列电缆适用于行车起重机、工业机械设备、集装箱吊机、等拖令及卷盘系统等场合。可用于频繁弯曲移动场合，具有很高的柔软性。可用于露天潮湿环境中使用，电缆护套采用特制丁腈橡胶或低粘性进口PUR，使用寿命更长，保证电缆的稳定性。

F300扁电缆产品特性

耐腐蚀、耐油、耐低温、耐磨、耐臭氧、抗紫外线

高柔软性，适用于拖令系统

F300扁电缆产品结构

导体：多股精绞细无氧铜丝，符合DIN VDE 0295 6类和IEC60228 6类标准

绝缘：特制高强度PVC或进口TPE

芯线：芯线颜色符合VDE0293-J 黑色线芯白色数字编号

线芯结构：并排或梅花排列

护套材料：特制丁腈橡胶或进口PUR

护套颜色：黑色(RAL9005）

额定电压：300/500V或600/1000V 符合DIN VDE 0250

测试电压: 2000V或4000V 符合DIN EN 50396

最小弯曲半径：移动安装：大约8 x D(电缆外径)；固定安装：大约4 x D（电缆外径）

温度范围：移动安装：-30°至+80°；固定安装：-40°至+80°

阻燃特性：符合DIN VDE 0482第265-2-1部分及 IEC 60332-1

无有害物质，符合RoHS标准
认证：

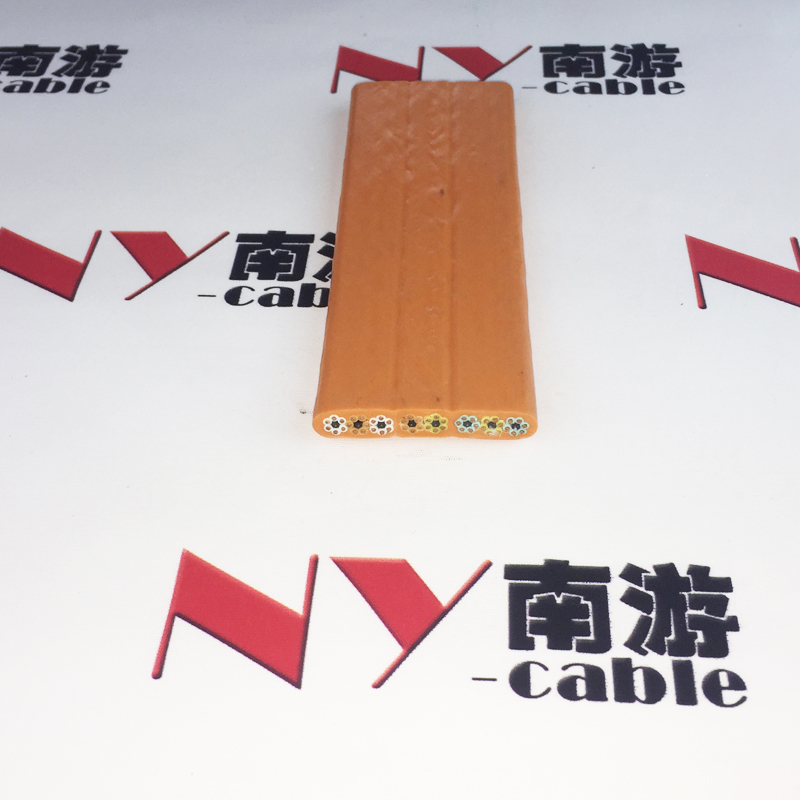

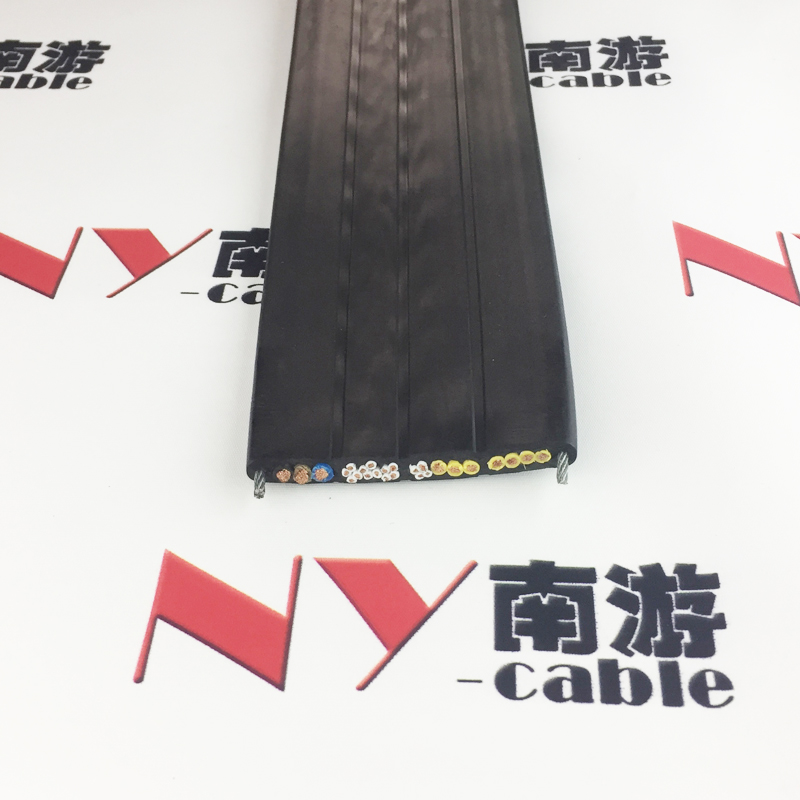

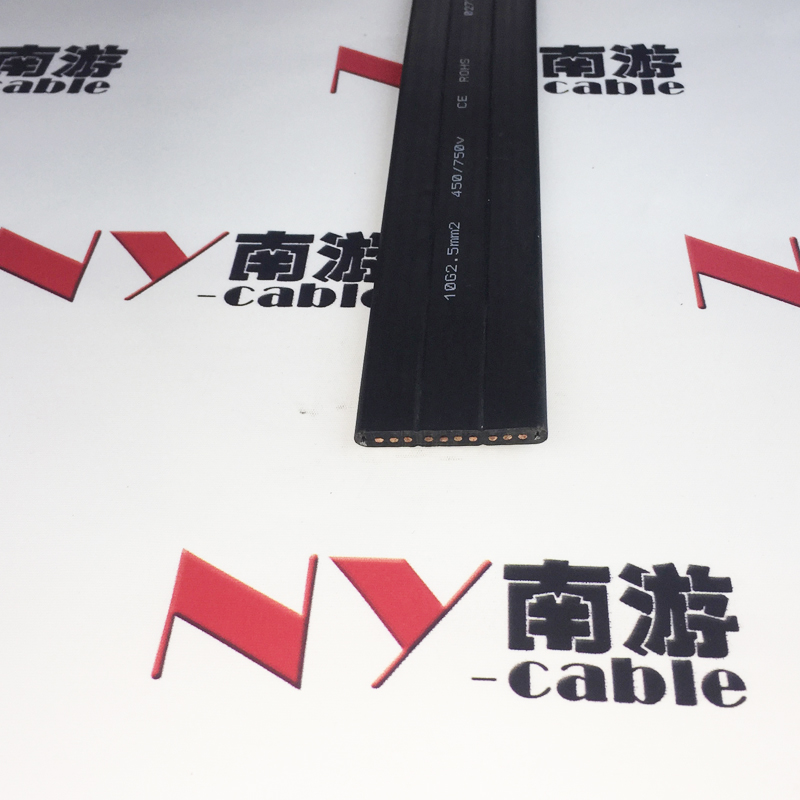

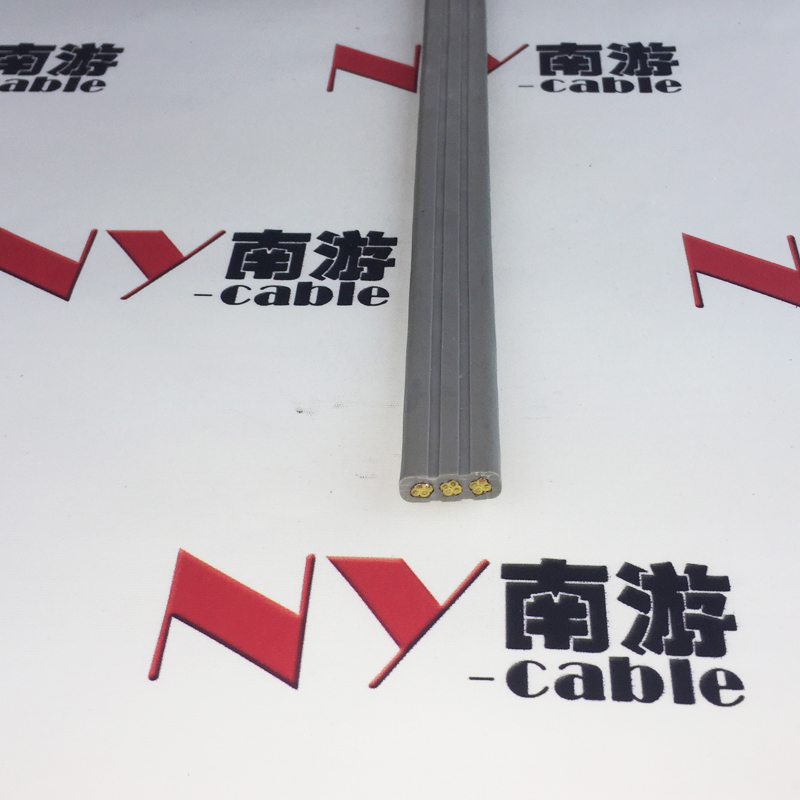

F300扁电缆实拍图：
